| الاسم التجاري: | OEM |
| الـ MOQ: | قطعة واحدة |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 1-3 Working Days |
| شروط الدفع: | بـ (تـي) ، بـ (بـايـبـال) |
تشمل الأعمال الرئيسية لشركة Padi Fly وحدة كشف الطائرات بدون طيار، والكشف المحمول، والكشف على الظهر، والكشف المركب، وملحقات الطائرات بدون طيار، وما إلى ذلك.
|
1. نظرة عامة

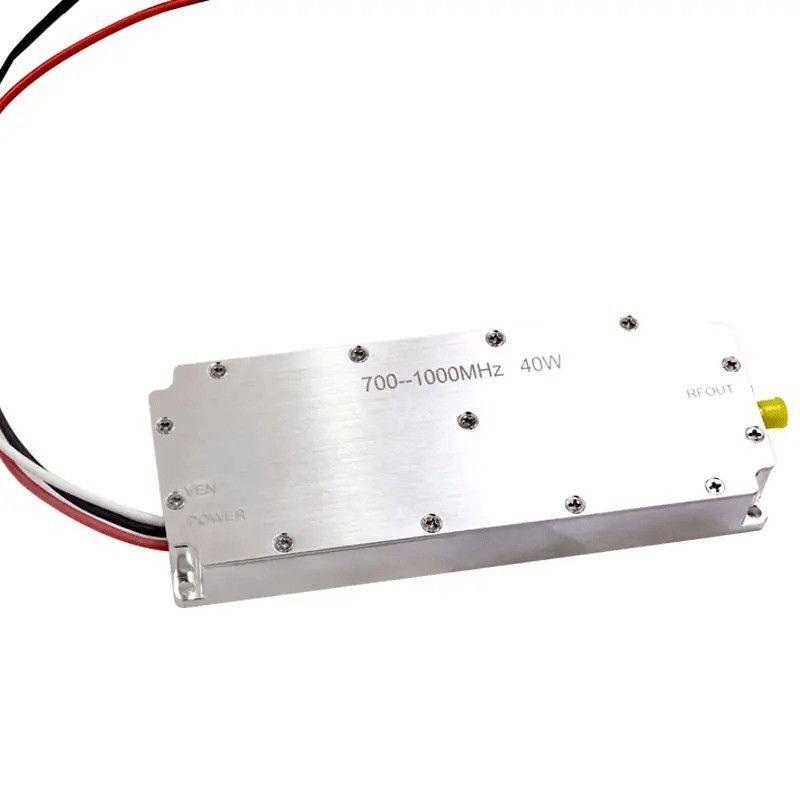

وحدة مضخم الطاقة ذات التعديل الرقمي لمكافحة آلة العبور هي وحدة مضادة لآلة العبور تتضمن مصدرًا مضادًا ومضخم طاقة. يمكن استخدامه مباشرة بعد الاتصال بالهوائي.
تستخدم الوحدة شريحة منطق FPGA كوحدة تحكم رئيسية، جنبًا إلى جنب مع ثبات التردد الممتاز لمذبذب VCO المقفل بالتردد لإنشاء وحدة مضخم طاقة بالإضافة إلى التعديل الرقمي المضاد لآلة السفر.
يتم توليد التعديل الرقمي داخليًا بواسطة FPGA، ويتم تعديله على الناقل باستخدام VCO كتردد التذبذب، ويتم إصداره من خلال عملية مكافحة الهوائي.
تستخدم الوحدة واجهة تردد لاسلكي 50Ω، والتي يمكن توصيلها بسهولة بوحدة مضخم الطاقة للواجهة.
2. خصائص الأداء
|
|
1) الترددات المدعومة: 300-1200 ميجاهرتز، 2.4 جيجاهرتز، إلخ.
2) طاقة الخرج: 50 واط
3) حجم صغير، مناسب لتكامل المستخدم
4) تصميم تطبيقات صناعية، باستخدام رقائق صناعية، مناسب للتطبيقات الصناعية
5) يمكن أن يواجه طائرات FPV بدون طيار بشكل فعال ودقيق
3. الوظائف الأساسية
|
|
معلمات التعديل الرقمي للمصدر المضاد وفقًا لنطاق تردد التحكم عن بعد لـ FPV، وتعديلها على نطاق التردد المخصص. تتم تصفية العداد المعدل من خلال مرحلة التردد اللاسلكي ويتم إخراجه إلى الهوائي من خلال تضخيم الطاقة، مما يشكل اللاسلكي للتحكم عن بعد في آلة عبور العداد.
4. تعليمات التطبيق
|
|
مصدر طاقة الوحدة هو 24 ~ 28 فولت، تصميم الوحدة صغير لتكامل الجهاز؛ منفذ إخراج التردد اللاسلكي لوحدة العداد المضخم ذات التعديل الرقمي هو واجهة مقاومة 50 Ω، وهوائي الإرسال الناتج، ويجب أن تكون مقاومة الواجهة متسقة. يجب ألا تتجاوز درجة حرارة التشغيل المتكاملة درجة حرارة تشغيل الوحدة، وضمان تبديد الحرارة الجيد.
5. نطاق التردد المستخدم
|
|
يتوافق نطاق التردد المخصص مع جهاز التحكم عن بعد الخاص بـ F P V D R O N E، وليس للمضادات عبر نطاق التردد أي تأثير.
6. التداخل وتكوين طاقة الخرج
|
|
يرتبط التداخل بطاقة الخرج لمضخم الطاقة وهوائي الإرسال. كلما زاد كسب الهوائي، زادت طاقة الخرج، وكلما ابتعد العداد. في الوقت نفسه، يكون أفضل تأثير في بيئة غير محمية، أي عدم وجود حماية بين العداد والطائرة بدون طيار FPV
معلمات المنتج
|
|
المعلمات
|
ملاحظة
|
جهد التشغيل
|
|
24-28 فولت
|
طاقة الخرج
|
|
|
50 واط
|
تخصيص
|
تردد
|
|
300 ~ 1200 ميجاهرتز، 2.4 جيجاهرتز ISM
|
يمكن تخصيص نطاق التردد الكامل
|
الحالي
|
|
3000mA±500
|
واجهة التردد اللاسلكي
|
|
|
إخراج التردد اللاسلكي
|
|
مقاومة واجهة التردد اللاسلكي
|
|
50Ω
|
الحجم
|
|
|
156 * 54 * 23 ملم
|
درجة الحرارة
|
|
|
-40+80
|
درجة صناعية
|
صور مفصلة
|
|
|
مع أكثر من 3000 متر مربع من مساحة المصنع، نحن متخصصون في تصميم وتطوير وتوزيع طائرات FPV بدون طيار بالإضافة إلى حلول مكافحة الطائرات بدون طيار.
نحن معروفون بابتكارنا وجودتنا والتزامنا بتعزيز تجربة المستخدم.
نطاق أعمالنا لملحقات الطائرات بدون طيار FPV:
يمكننا توفير ما يلي: نقل الصور، والمحركات، وإطارات ألياف الكربون، والتحكم في الطيران، والتنظيم الكهربائي، والهوائيات، والتحكم عن بعد، والمراوح، وأجهزة الشحن، وما إلى ذلك.
نحن نقدم أيضًا تقنية وخدمات OEM و ODM الاحترافية في الصناعة.
التعبئة والشحن
فيديو
فيديو
فيديو
فيديو
فيديو
فيديو
فيديو
فيديو
|
