| الاسم التجاري: | OEM |
| الـ MOQ: | قطعة واحدة |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 1-3 أيام عمل |
| شروط الدفع: | T/T ، PayPal ، قابل للتفاوض |
تتضمن الأعمال التجارية الرئيسية لشركة Padi Fly وحدة الكشف عن الطائرات بدون طيار ، الكشف عن الحقائب اليدوية ، الكشف عن حقائب الظهر ، الكشف عن المركبات ، أدوات الطائرات بدون طيار ، إلخ.
|
1نظرة عامة

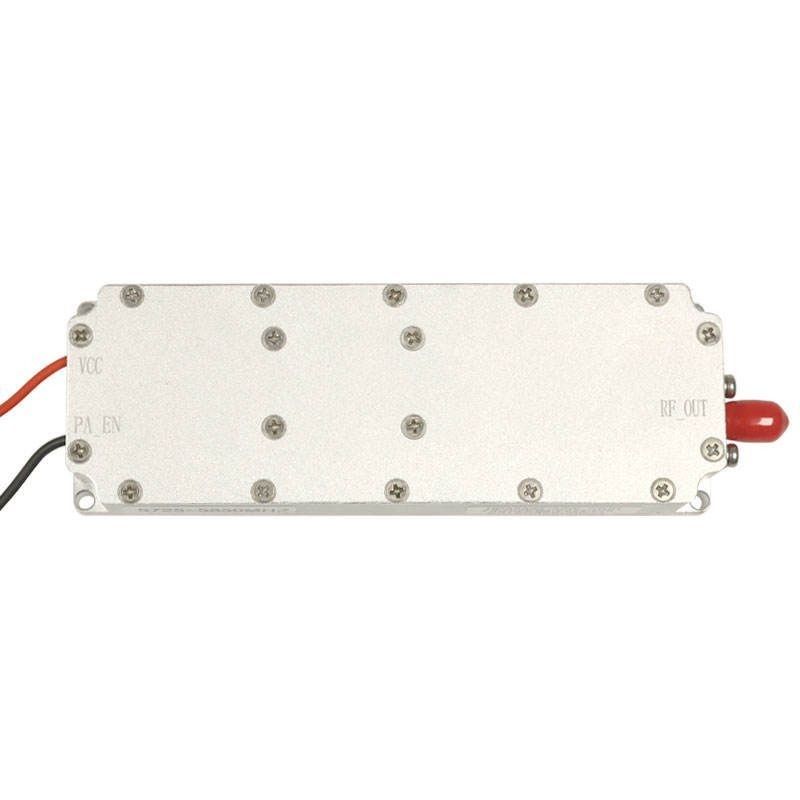

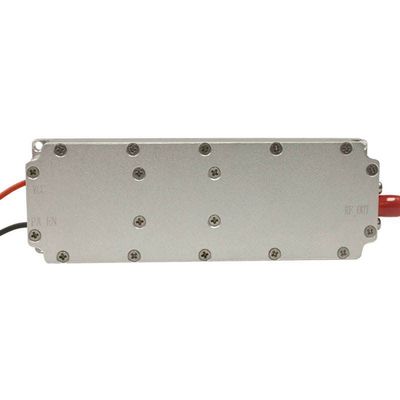

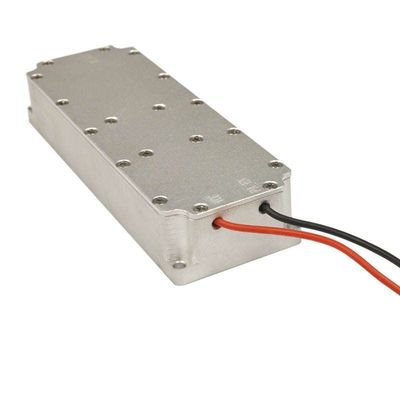

وحدة مكافحة الجهاز العابر للقياسات الرقمية تعديل مكبر الطاقة هي وحدة مكافحة الجهاز العابر التي تتضمن مصدر مكافحة و مكبر الطاقة.يمكن استخدامه مباشرة بعد توصيله بالهوائي.
الوحدة تستخدم رقاقة منطقية FPGA كتحكم رئيسيجنبا إلى جنب مع الاستقرار الترددي الممتاز من VCO مقفل التردد لإنشاء آلة مضادة للسفر تعديل رقمي بالإضافة إلى وحدة مكبر الطاقة.
يتم توليد تعديل الرقمية داخليا من قبل FPGA، معدل على حامل مع VCO كما التذبذب
التردد، ويتم إرسالها من خلال عملية التدابير المضادة للشاشة.

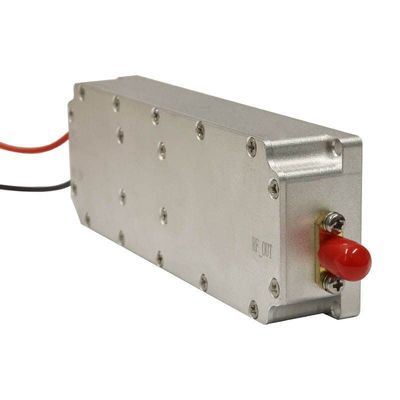

تستخدم الوحدة مخرج واجهة تردد لاسلكي 50Ω ، والتي يمكن توصيلها بسهولة إلى وحدة مكبر طاقة واجهة.
|
|
2خصائص الأداء

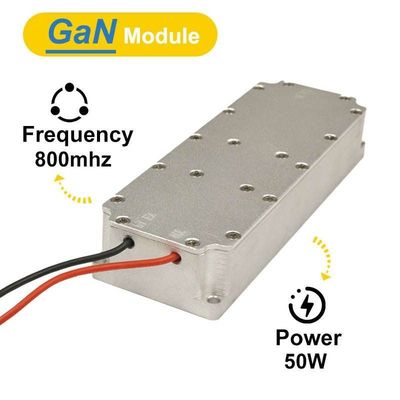

1) التردد المدعوم: 300-1200MHz، 2.4GHz، الخ.
2) الطاقة الخارجة: 50 واط
3) الحجم الكامل، مريحة لدمج المستخدم
4) تصميم التطبيق الصناعي ، باستخدام رقائق الصناعية ، مناسبة للتطبيقات الصناعية
5)يمكن أن تتصدى بشكل فعال ودقيق للطائرات بدون طيار FPV
|
|
3وظائف أساسية
معايير تعديل الرقمية لمصدر العداد وفقًا لمجموعة ترددات التحكم عن بعد لجهاز FPV ، وتعديل إلى نطاق تردد مخصص.يتم تصفية العداد المعدلة من خلال مرحلة RF والمخرج إلى الهوائي من خلال تضخيم الطاقة، تشكيل لاسلكي من التحكم عن بعد من آلة عبور العداد.
|
|
4تعليمات التطبيق
مصدر طاقة الوحدة هو 24 ~ 28 فولت ، تصميم الوحدة هو ll لدمج الآلة ؛ منفذ خروج RF من وحدة عداد مكبرات التشكيل الرقمي هو واجهة 50 Ω ،هوائي الإرساليجب أن تكون درجة حرارة العمل المتكاملة لا تتجاوز درجة حرارة عمل الوحدة ، وتضمن تبديد الحرارة الجيد.
|
|
5.استخدمي نطاق الترددات
المجموعة الترددية المخصصة تتوافق مع التحكم عن بعد في FPV DRON E ، والإجراءات المضادة على نطاق الترددات لا تؤثر.
|
|
6تشكيلات التداخلات و قوة الخروج
يتعلق التداخل بقوة الخروج من مكبر الطاقة والهوائي الإرسالي. كلما زادت مكاسب الهوائي ، زادت قوة الخروج ، وكلما ابتعد العداد.في نفس الوقت، أفضل تأثير هو في بيئة غير محمي، أي عدم وجود حماية بين العداد والطائرة بدون طيار FPV
|
|
البند
|
المعلمات
|
ملاحظة
|
|
الجهد التشغيلي
|
24-28 فولت
|
|
|
الطاقة الخارجة
|
50 واط
|
تخصيص
|
|
التكرار
|
300~1200 ميغاهرتز2.4GHz ISM
|
يمكن تخصيص نطاق التردد الكامل
|
|
التيار الحالي
|
3000mA±500
|
|
|
واجهة RF
|
|
مخرجات RF
|
|
عائق واجهة RF
|
50Ω
|
|
|
الحجم
|
156*54*23ملم
|
|
|
الحرارة
|
-40+80
|
الصف الصناعي
|
|
|
تقع شركتنا في مدينة شينشن النابضة بالحياة، والمعروفة باعتبارها مركزًا للابتكار والتكنولوجيا في الصين.
مع أكثر من 3000 متر مربع من مساحة المصنع، نحن متخصصون في تصميم وتطوير وتوزيع طائرات بدون طيار FPV جنبا إلى جنب مع حل مكافحة الطائرات بدون طيار.
نحن معروفون بالابتكار والجودة والالتزام بتعزيز تجربة المستخدم.
نطاق أعمالنا لمعدات الطائرات بدون طيار:
يمكننا توفير تشمل: نقل الصورة، المحرك، إطار الألياف الكربونية، التحكم في الطيران، التنظيم الكهربائي، الهوائي، التحكم عن بعد، المروحة، شاحن، الخ.
نحن أيضا نقدم صناعة المهنية OEM وODM التكنولوجيا والخدمات.
